Основным проявлением тюнинга и моддинга телефонов является замена и/или изменения базового корпуса электронного устройства. Очень удобны для добротного и качественного тюнинга телефоны компании Apple iPhone 3G и iPhone 3GS. Это, конечно, более опасный и сложный процесс, чем просто украшение с помощью аксессуаров. Обычно первым этапом люди находят на свой любимый телефон красивый чехол, потом понимают, что этого для персонификации мало и идут дальше.

Мы можем помочь в покраске корпуса iPhone 3G и iPhone 3GS, мы нанесем изображение на оригинальный или неоригинальный корпус устройства. Удобнее всего для работы белый корпус iPhone 3G/3GS, на нем максимально точно передаются краски изначальной картинки. Вы можете просто купить новый корпус для iPhone, передать нам его на покраску и тюнинг, а сами продолжить пользоваться своим любимцем. Дальше замену корпуса можем произвести, как мы, так и вы самостоятельно. Если есть опасения в собственных силах, то дальше можно не читать. Ниже мы подробно расскажем, как разобрать и/или собрать телефон от "Аппл".

Хотим обратить внимание, что данная инструкция носит ознакомительный характер, это только наш взгляд на разборку, он может быть не верным, все действия произведенные по данной инструкции выполняются на свой страх и риск, компания eXcase не несет какой-либо ответственности за поломки, неисправности, потери гарантии после разборки по данной инструкции.

Разборка телефона iPhone 3G/3GS достаточно кропотливая и требующая аккуратности работа. Многие элементы внутри телефона зафиксированы с помощью клея и/или клейких лент, лишний раз без необходимости iPhone не следует разбирать.

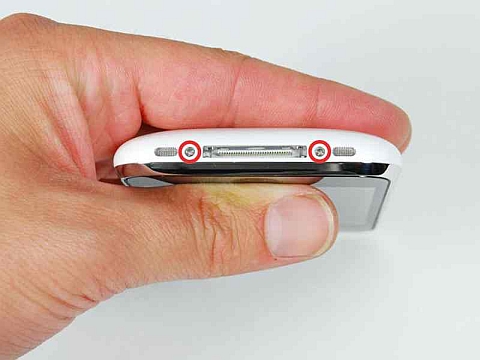

Первым этапом удаляем винты находящиеся в нижней части корпуса iPhone 3G/3GS.

Откручивание корпусных винтов iPhone 3G/3GS

Эти винты держат всю конструкцию телефона, закрепляют корпус к сенсорной панели.

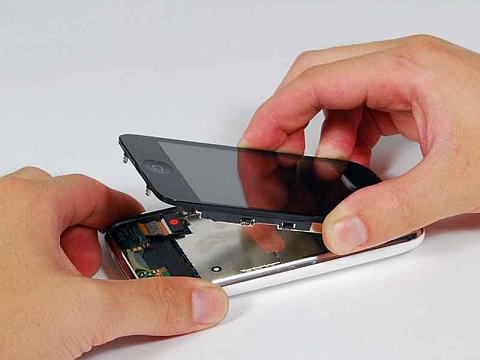

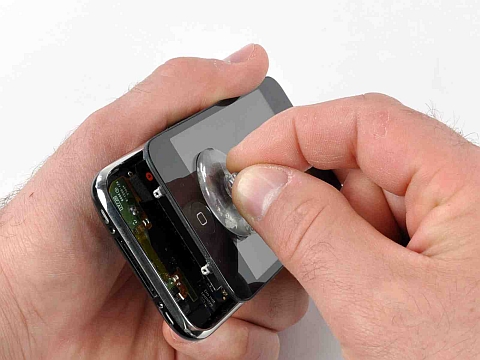

Снимаем раму вместе с дисплеем телефона. Удобнее для снятия использовать специальную присоску, прилепив ее на стекло экрана и аккуратно снимаем, как показано на картинке. При первой разборке устройства экран снимается достаточно тяжело.

Снимать крышку лучше со стороны нижних винтов. Постарайтесь делать это как можно аккуратнее.

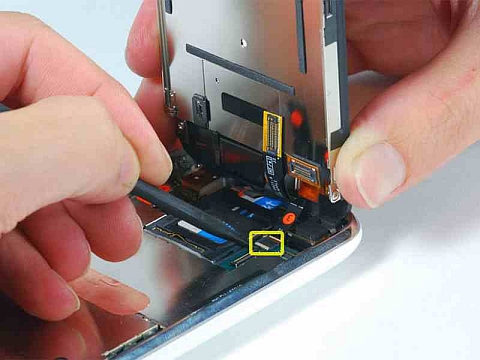

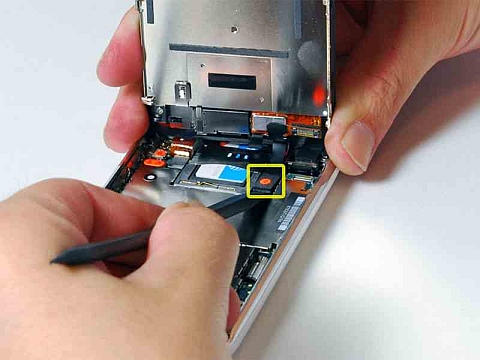

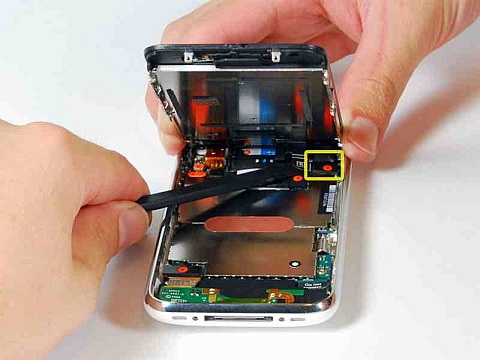

Далее необходимо отсоединить 3 шлейфа: дисплея, сенсорной панели, светосенсора. При отключение шлефов лучше использовать пластиковую отвертку, при использование металлической есть вероятность повреждения платы устройства.

Отсоединение 3 шлейфов: дисплея, сенсорной панели, светосенсора

Первый этап разборки завершен, вы успешно сняли дисплей iPhone 3G/3GS. Сам дисплей крепится к раме специальным скотчем, так что если Вы хотите разобрать телефон до основания (отделив раму от сенсорной панели), то необходимо иметь для будущей сборке специальную клейкую ленту 3M. Лучше использовать оригинальные клеящие элементы от 3М, так как стоят они не дорого, а ложная экономия может дорого обойтись вам.

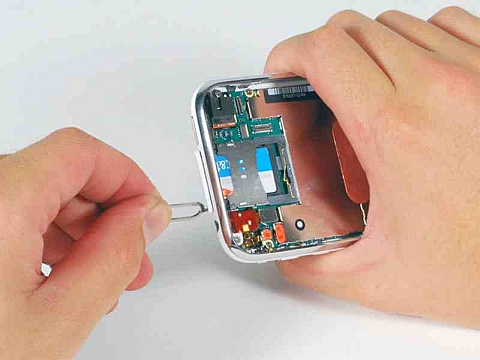

Простой этап - вынимаем сим-карту (модуль лотка sim-карты), это можно было сделать и ранее, как начало разборки телефона.

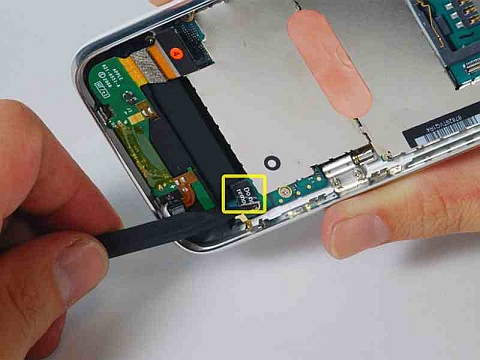

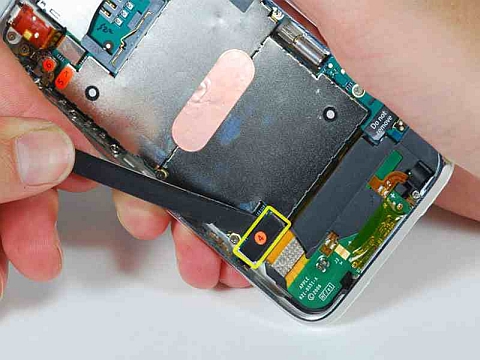

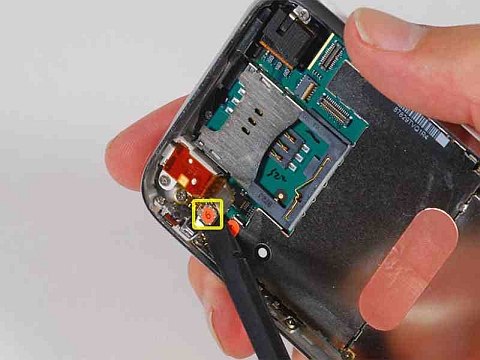

Далее отсоединяем шлейф Dock Connector и разъемом для наушников.

Отсоединяем DOCK Connector и разъем наушников в iPhone

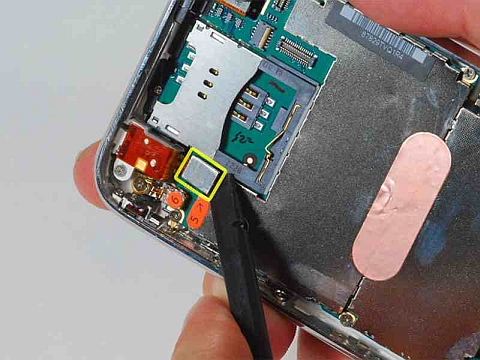

Убираем наклейку, гласящую "не отрывать", на этом этапе мы скорее всего теряем гарантию. Хотя возможно и нет, главное, чтобы на этапе сборке эту наклейку вернуть на место и она не имела повреждений.

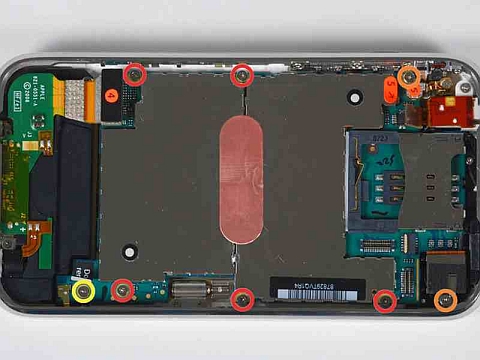

Выкручиваем 8 винтов, крепящих материнскую плату iPhone.

Крепление материнской (основной) платы iPhone 3GS/3G

Вынимаем камеру из специального держателя.

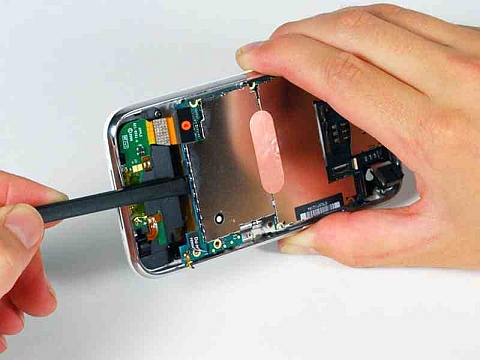

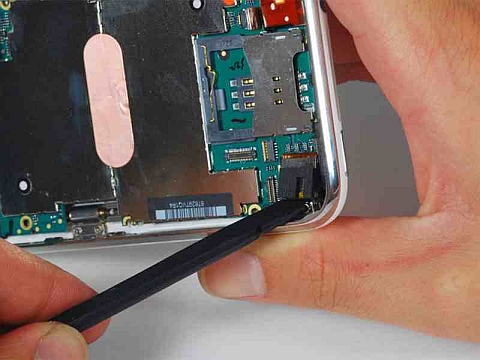

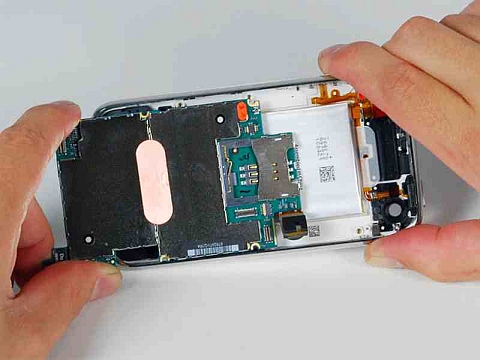

Отверткой приподнимаем материнскую плату iPhone и сдвигаем ее вниз (низ - там где находились крепежные винты).

Вынимаем материнскую плату iPhone 3GS/3G

Извлекаем батарею. Надо быть аккуратным на этом этапе, батарея приклеена на двухстороннюю клейкую ленту. Если приложить излишние усилия и изогнуть батарею, то ее можно повредить.

Снятие (вынимание для замены) батареи iPhone 3GS/3G

Вот мы и разобрали полностью iPhone 3G или iPhone 3GS, теперь можно заменить корпус, отдать нам его на тюнинг и моддинг или поставить новый корпус с картинкой на свой телефон. Процесс сборки полностью зеркален разборке. При сборке необходимо соблюдать аккуратность и четко следовать инструкции по сборке/разборке телефона iPhone.

Если Вы не уверены в своих силах и хотите доверить ремонт профессионалам, то можете узнать наши невысокие цены на ремонт iPhone в специальном разделе.
